指针绝缘电阻测试仪

主页 > 产品中心 > 10电阻测试仪 > 01绝缘电阻测试仪 > 指针绝缘电阻测试仪 >

产品介绍

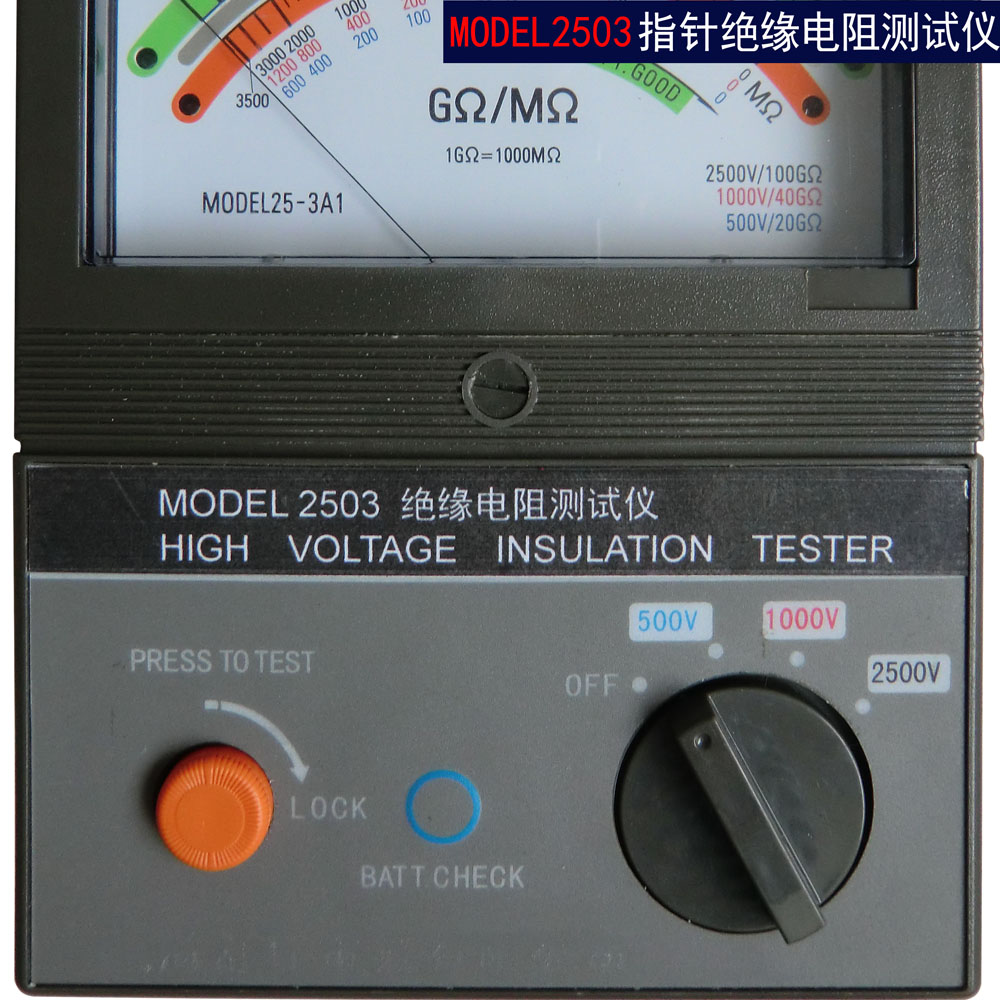

MODEL系列指针式绝缘电阻测试仪说明书



1. 特性
1-1本仪表适用于高压电力设备、电缆、变压器，电力电容和高压开关等电器设备的绝缘测试。
 1-2本仪表采用电池供电，具有体积小、重量轻、便于携带等优点，仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值。
 1-3 硬质的包装机壳作为必要的配件，仪表各探头的外壳都是塑料的紧密结构，具有很好的密封性和防水性。
 1-4 采取低功耗设计，采用 8节1.5V五号电池。
 2．技术指标
a. 使用温度：-10℃～40℃；
b.相对湿度：40℃ 85% RH
C.供电电池：DC12V (8节5号高能碱性电池)
主要技术参数：

DC测试电压		500V	1000V	2500V	5000V	10000V
测量 范围		0-0.5GΩ 0.2-20GΩ 自动转换	0-1GΩ 0.4-40GΩ 自动转换	0-2GΩ 1-100GΩ 自动转换	0-5GΩ 2-200GΩ 自动转换	0-10GΩ 4-400GΩ 自动转换
精   度	绝缘 阻抗	温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5其它范围时读读数的±10%	温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10%	温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10%	温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10%	温度23℃±5℃ 湿度≤70%时 20MΩ-10GΩ 读数的±5% 其它范围时 读数的±10%
	输出电压	温度23℃±5℃，湿度≤70%时读数的±5%，其它为读数的±10%
工作温度与湿度		-10℃-40℃  ≤85%
保存温度与湿度		-20℃-60℃  ≤90%
绝缘阻抗		电路与机壳间大于1GΩ
耐压		电路与机壳间电压5000VAC，承受1分钟
尺寸		200（长）×140（宽）×80（高）mm
重量		2Kg左右
电源		8节1.5V（五号）碱性环保电池
附件 ：铝合金（5000V/10000V）或工程塑料（5000V以下）包装箱，（8节1.5V五号碱性电池，测试导线，产品说明合格证）各一份，测试线2根，高压线棒（连在表上）1付；


MODEL系列指针式绝缘电阻测试仪说明书
