02无线核相仪1

主页 > 产品中心 > 01核相仪 > 02无线核相仪1 >

产品介绍







      核相、电流、频率、相位、验电测试，核相电压等级100V-550kV，核相距离160m，频率45Hz-75Hz，电流量程0-20000A，3.5寸彩屏，向量图指示，语音核相
320B无线高压核相电流相位仪又名全智能无线高压语音核相仪、无线高压核相器、无线高压核相电流表等，由无线接收器、钩式探测器、伸缩绝缘杆等组成。钩式探测器不同于传统核相仪需要连接金属探测挂钩，而是采用了一体化钩式设计，内置双层柔性线圈，能同时测试高压电流、核相、相位、相序、频率等，柔性线圈测试电流量程广、线性好、精度高，可以直接挂在线路上测试，省时省力，可钩Ф168mm的导线，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏显示核相结果、电流、相位、频率等，有向量图指示，“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对100V～550kV的电压线路全智能核相，其中35kV以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将钩式探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪还同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
 320B型的X探测器具有高低压电流、漏电流测试功能，电流测量范围为0～20000A，同时满足核相、电流、漏电流、相位、相序、验电测试；也可以用于高压线缆漏电巡查：将具有测试电流功能的X探测器钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

功    能	高低压无线语音核相，电流、漏电流、频率、相位、相序、验电测试；多芯电缆漏电巡查等
电    源	DC 3.7V可充锂电池，USB充电接口，连续工作约10小时
测试方式	钩式探测器，可以挂在线路上或钩住导线测试
传输方式	315MHz、433MHz无线传输
核相距离	160米
显示模式	3.5寸真彩液晶屏显示
可测线径	Ф168mm的导线，或168mm×245mm的母排
量    程	核相电压等级：AC 100V～550kV
	相位：0.0°～360.0°
	频率：45Hz～75Hz
	电流：0.00A～20000A
分 辨 力	0.1°；0.1Hz；10mA
精    度	相位：≤±10° (23℃±5℃，80%RH以下)
	频率：≤±2Hz (23℃±5℃，80%RH以下)
	电流：0～6000A,±3%±5dgt; 6000A～2000A,±4%±5dgt; (23℃±5℃，80%RH以下)
相别定性	同相:－30°～30°；异相: 90°～150°和210°～270°
语音功能	同相、异相、X信号正常、Y信号正常等语音功能
绝缘杆尺寸	拉伸后长约5m；收缩后长约1m(5节)
数据存储	9999组
核相方式	接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作)
	非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作)
验电指示	探测器“嘟--嘟--嘟”蜂鸣声
换    档	自动换档
位置误差	测试电流时导线位置误差的影响：A区无位置误差；B区约增加0.2%；C区约增加2%(见后图)
采样速率	2次/秒
仪表尺寸	钩式检测仪：长宽厚310mm×270mm×52mm
	接收器：长宽厚250mm×100mm×40mm
背光控制	按上下箭头键调整背光亮度
感应强度控制	根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相
数据保持	测试模式下按HOLD键保持数据，再按HOLD键取消保持
退出功能	按ESC键退出当前功能界面，返回上级目录
数据查阅	按ENTER进入数据查阅模式后，按箭头键翻阅所存数据
无信号指示	当接收器没有收到发射信号时动态显示“----”符号
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电压低于3.2V时 探测器：电源指示灯慢闪，提醒充电 接收端：电池电压低符号显示，提醒充电
额定电流	探测器：35mA max；接收器：300mA max
仪表质量	钩式检测仪：496g(含电池)
	接收器：395g(含电池)
	绝缘杆：1.45kg
	总质量：13.5kg(含仪表箱)
工作温湿度	-10℃～40℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
干    扰	无特强电磁场；无433MHz 、315MHz同频干扰
绝缘强度	绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间)
	检测仪：2000V/rms(绝缘杆连接头与钩式检测仪顶端之间)
	接收器：2000V/rms(外壳前后两端之前)
结    构	防滴漏Ⅱ型、IP63
适合安规	GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003

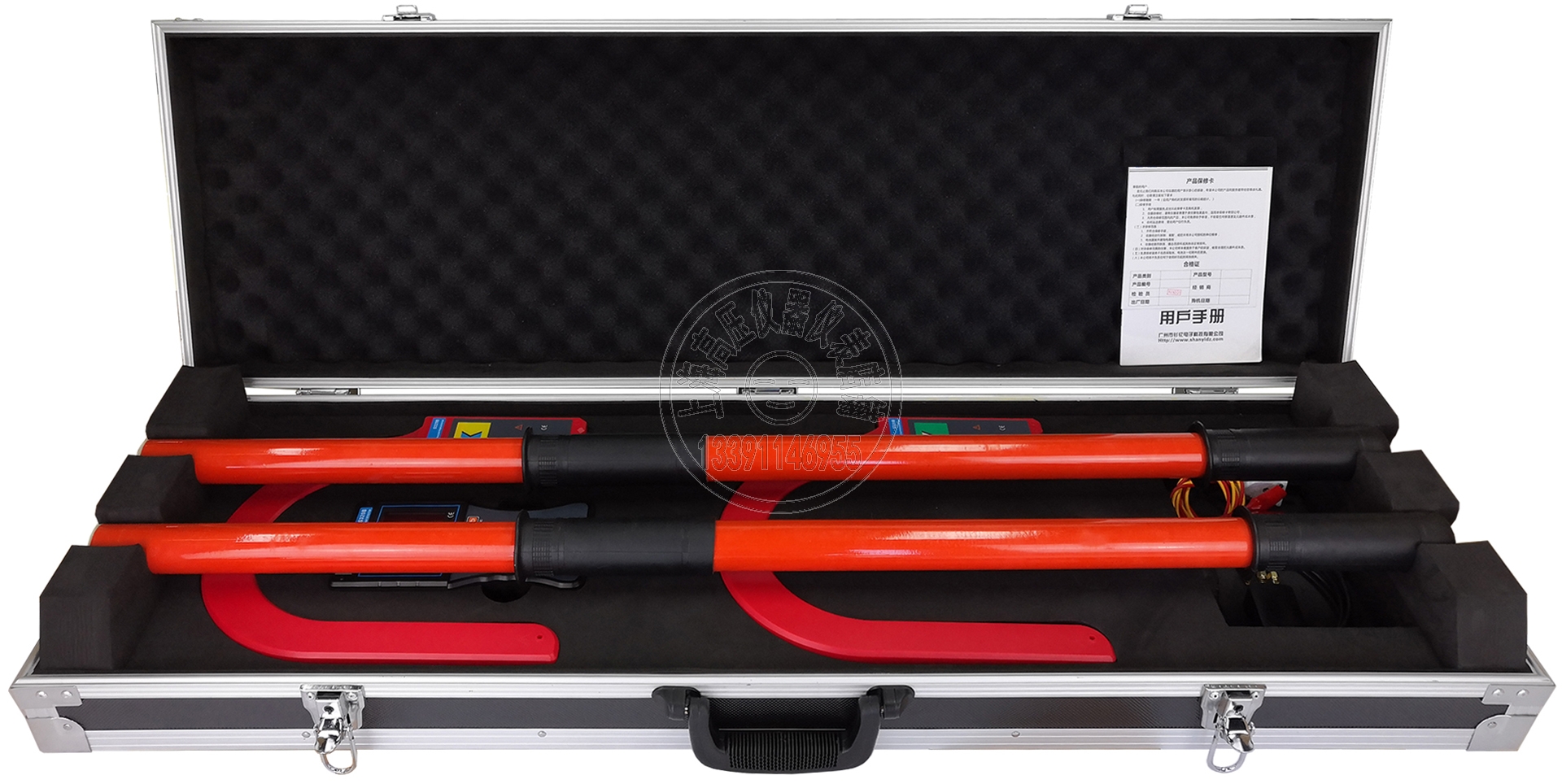

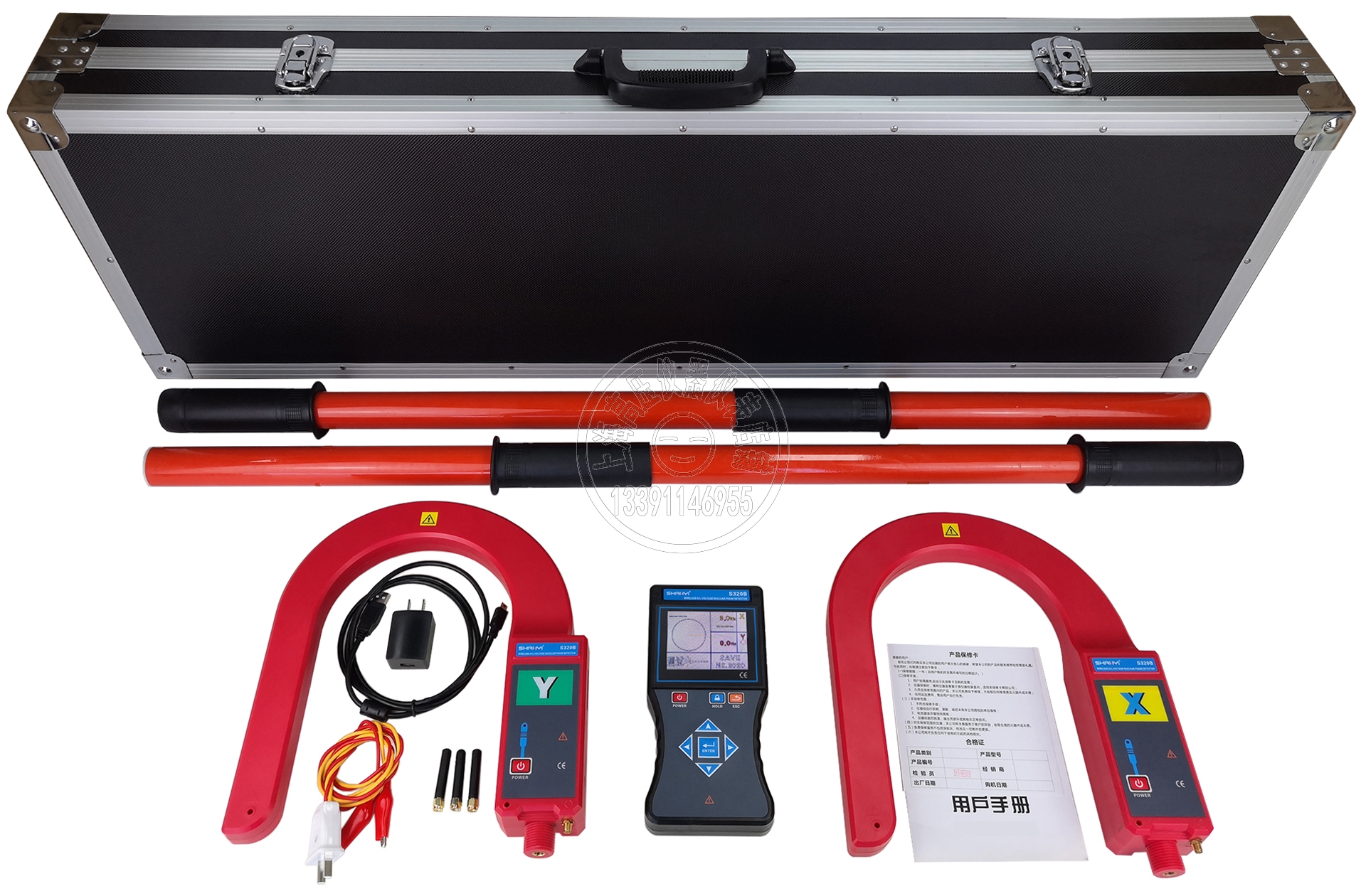

钩式探测器	2个(X、Y各1个)
接收器	1台
天线	3根
伸缩绝缘杆	2根
铝箱	1个
USB充电器、充电线	1套
锂电池	3个(仪表内)
自校线	1根
用户手册、保修卡、合格证	1套
